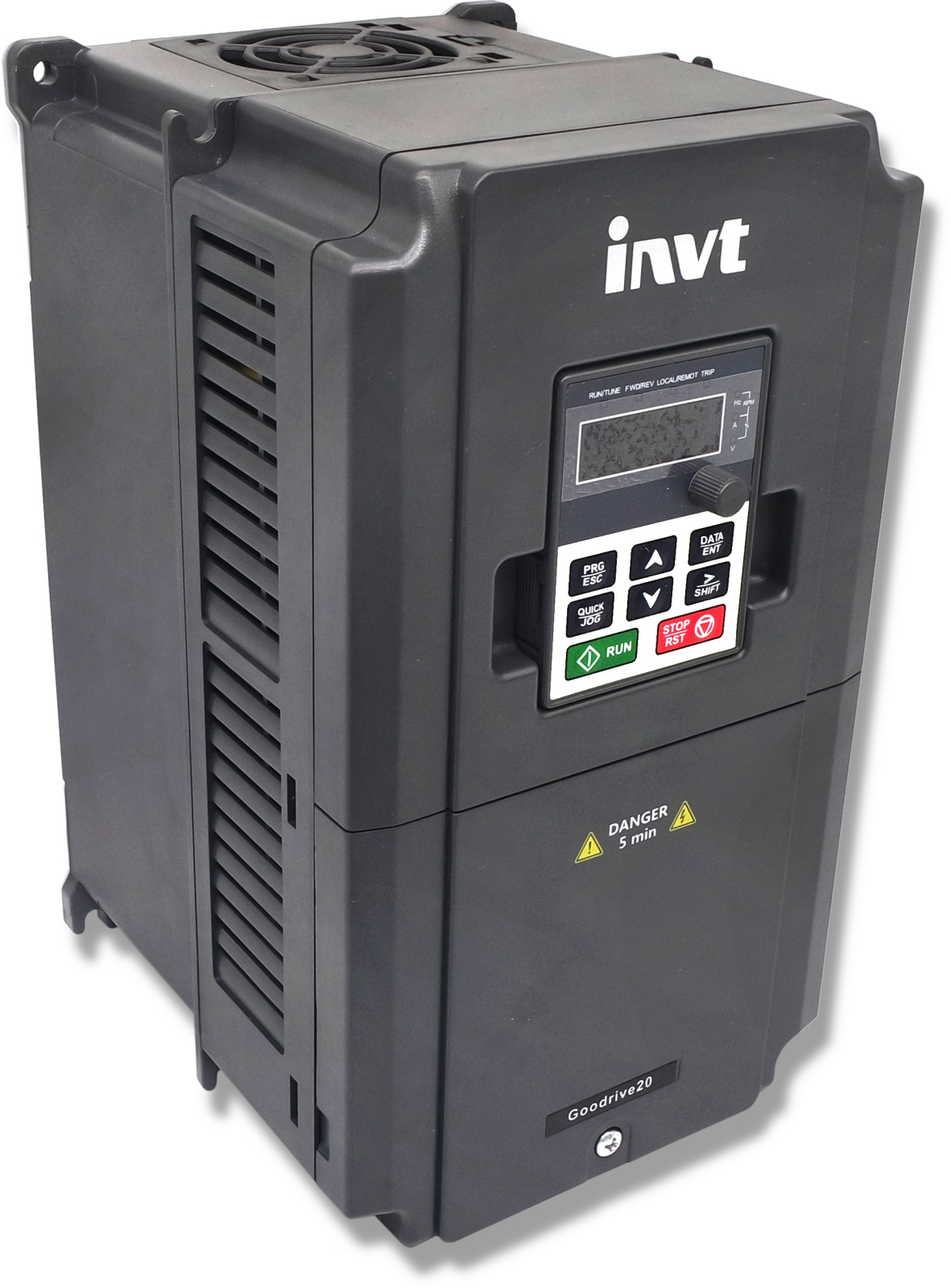

Invertor de curent trifazic INVT 400 V, 5,5KW

INVERTOR  INVT Trifazat INVT5.5

Model: Goodrive 20 - GD20-5R5G-4

Invertoare de inalta calitate - concepute pentru a regla viteza de rotatie a motoarelor electrice. Acestea asigura un control precis si o functionare pe termen lung, fara defectiuni.

Caracteristici principale:

• compact
• functional
• raport calitate pret excelent
• de incredere

Operarea simpla, dimensiunile mici si perifericele extinse permit operarea independenta sau functionarea ca parte a unui sistem de control mai mare.

Panou de control standard cu optiunea de conectare la retea - port de comunicare, unitate de franare incorporata.

Pentru instalatii mai avansate, invertorul este echipat cu un port RS485 cu suport pentru protocolul ModbusRTU.

Aceste invertoare functioneaza perfect cu componente precum motoare, pompe, ventilatoare, transportoare cu banda si multe altele.

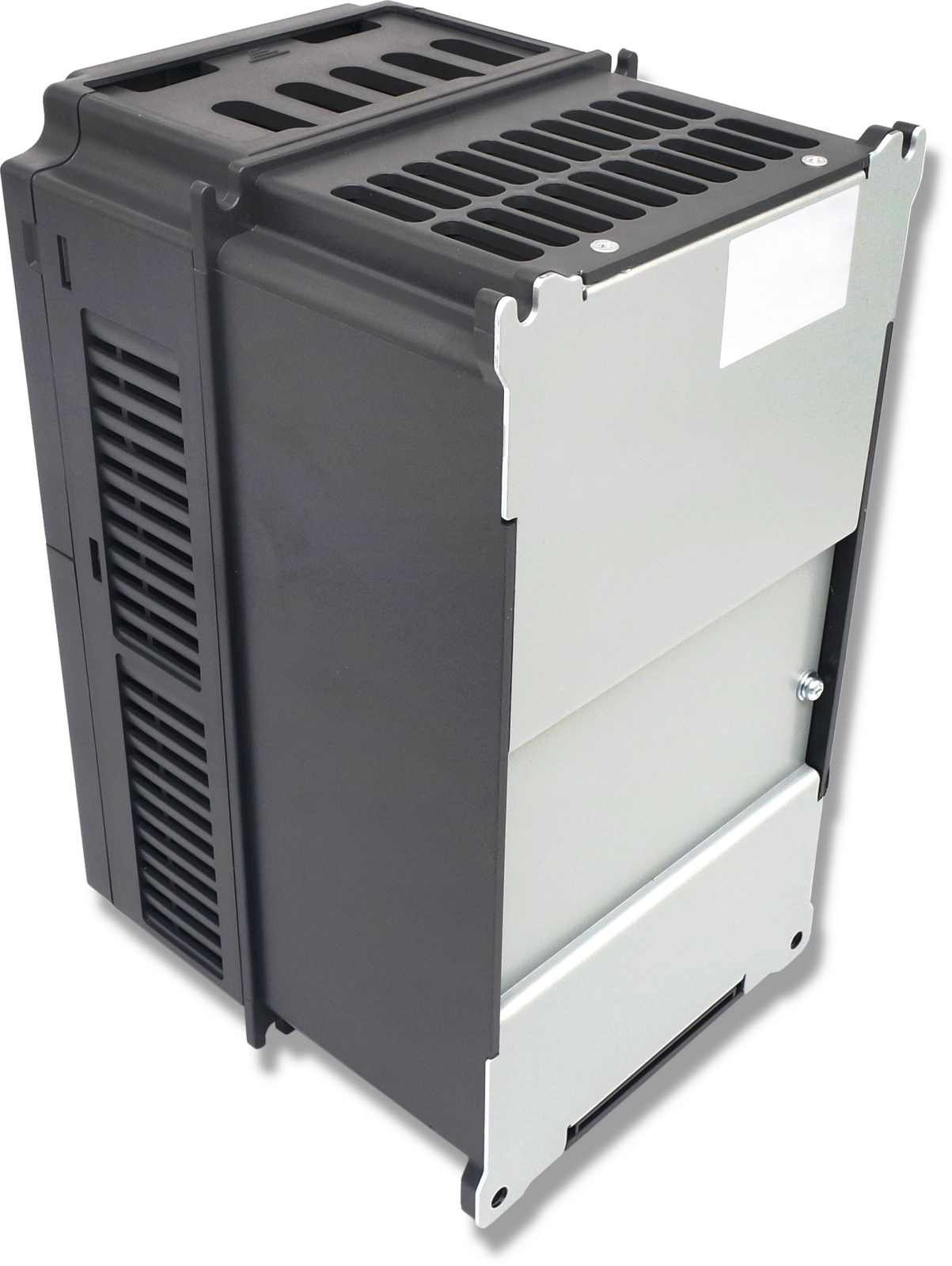

Produsul are o carcasa solida si montare pe o placa de montare.

Bornele pentru conectarea cablurilor de putere si motor si a circuitelor de control sunt de buna calitate si nu cauzeaza probleme la conectarea cablurilor cu sectiuni transversale adecvate.

Descrierea terminalelor este clara atat pentru utilizator, dar si clara pentru instalator.

Un meniu de setari bine gandit, grupat si instructiuni clare ce fac usoara programarea convertorului pentru o anumita aplicatie.

Specificatii tehnice:

Tensiune si frecventa de intrare: 3F 380V - 480V 19.5A ; 50 pana la 60 Hz

Curent nominal de iesire: 14A

Putere de iesire: 5,5 kW

Frecventa de iesire: 0 - 400Hz

Capacitate de suprasarcina:

- 150% din curentul nominal: 1 minut

- 180% din curentul nominal: 10 secunde

- 200% din curentul nominal: 1 secunda

Metoda de control: Scalar U/f, Vector SVC

Mod de montare: pe perete, pe sina

Modul de franare: incorporat

Temperatura ambianta: -10°C pana la 50°C

(reducere curent de iesire peste 40°C)

Grad de protectie: IP20

Alte caracteristici:

Frecventa maxima de iesire 400 Hz

Comunicare RS485 cu protocolul ModbusRTU

Functia de reglare a cuplului

O gama larga de caracteristici de securitate

Istoricul ultimelor 5 stari de urgenta cu memoria parametrilor de functionare din ultimele 3 opriri de urgenta

Mod special de reglare a tensiunii de iesire incorporat, indiferent de setarea U/f

Functia de pornire in zbor este perfecta pentru pornirea cu o sarcina rotativa, de exemplu un ventilator

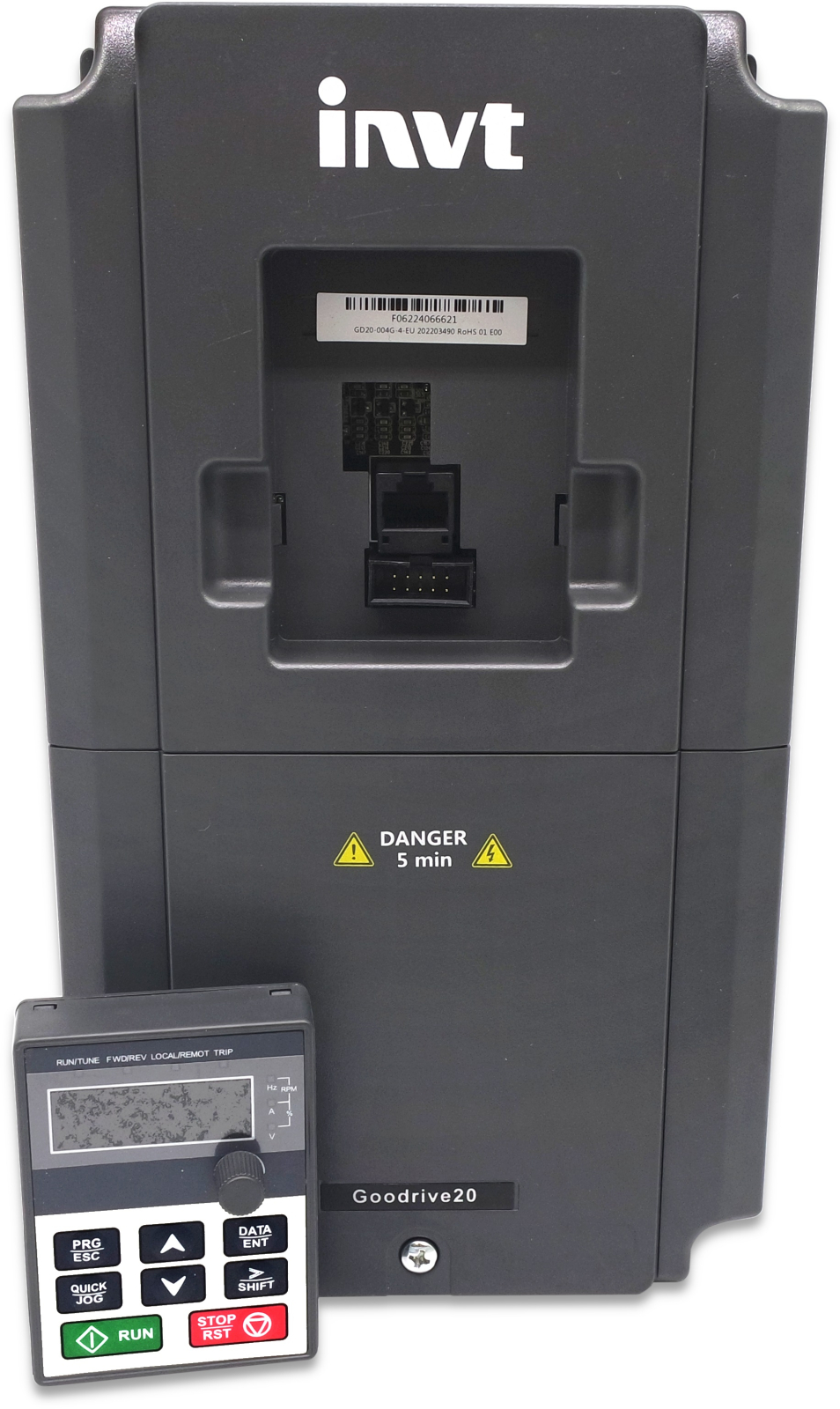

Panou operator detasabil cu afisaj LED (puteti controla functionarea invertorului, de exemplu din usa cabinetului de comanda)

Filtru anti-interferente categoria C3 EMC incorporat cu posibilitatea de a deconecta condensatorii filtrului Y pentru a reduce curentii de scurgere (previne declansarea nedorita a intrerupatoarelor de curent rezidual)

Controlerul PID incorporat cu functie de repaus permite controlul automat al pompelor si ventilatoarelor, de exemplu,

Modul de franare incorporat (chopper de frana)

Comanda cu doua si trei fire

Contor timp de lucru

Setarea vitezei:

• potentiometru incorporat in panou
• butoanele sus/jos de pe panoul operator
• prin intrarea analogica a blocului terminal
• prin setarea vitezei predefinite
• cleme de banda - 16 viteze predefinite
• prin manevra JOG
• prin comunicare in standardul Modbus
• Intrare de impuls digital HDI

intrari digitale – motor potentiometru

Intrari si iesiri digitale:

• 4 intrari digitale permanente, cu logica de intrare reglabila: pozitiv sau negativ, domeniu de tensiune 24VDC
• 1 intrare digitala HDI de mare viteza, 24VDC
• functii programabile ale intrarilor si iesirilor digitale, inclusiv o functie de contor
• 1 iesire cu releu de comutare (SPDT), multifunctionala
• posibilitatea de a modela liber polarizarea intrarilor/iesirilor (cuvant de biti)

Intrari si iesiri analogice:

• 2 intrari analogice, implicit 0-10V, tip de intrare reglabil - tensiune sau curent. Scalati caracteristicile de intrare dupa cum este necesar prin specificarea coordonatelor inceputului si sfarsitului intervalului de intrare
• 2 iesiri analogice 0-10 sau 0-20mA, caracteristici de iesire reglabile, variabila monitorizata selectata
• potentiometru incorporat conectat la o intrare interna independenta (bornele neconectate la banda), caracteristici reglabile ca si pentru alte intrari analogice
