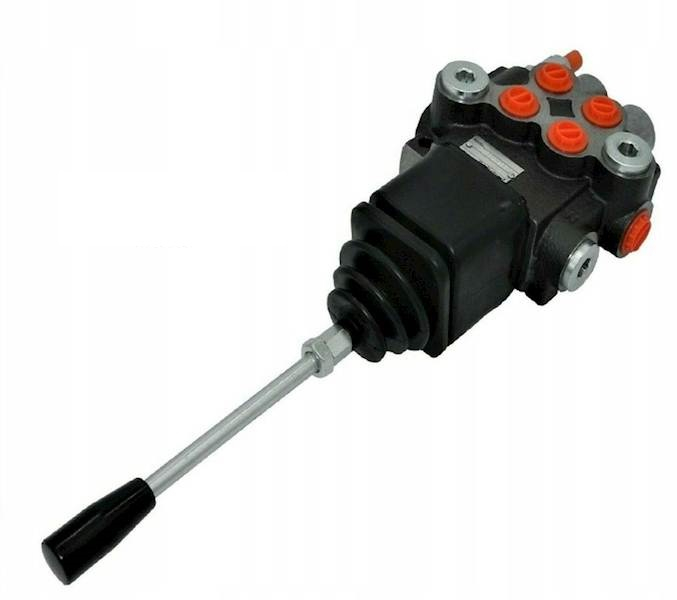

Distribuitor hidraulic EMH 80l/min cu 2 sectiuni actionat cu joystick manual

DISTRIBUITOR HIDRAULIC CU 2 SECTIUNI tip DHJM-2, CONTROLAT DE JOYSTICk INCORPAT

Este utilizat pe scara larga in sistemele hidraulice ale utilajelor din agricultura, horticultura, silvicultura, constructii si industrie in general.

Distribuitorul este adaptat la diverse tipuri de utilaje precum: masini agricole, tractoare, pulverizatoare, ture, ciclopi, incarcatoare HDS, masini de constructii, incarcatoare, excavatoare, maturatoare, masini industriale si alte dispozitive comandate hidraulic.

Date tehnice:

Debitul de ulei recomandat in sistem: 0 - 80 l/min

Exemplu de control: doua actuatoare cu 2 cai.

Posibilitate de conectare in serie la sistemul existent (este necesar un furtun de presiune).

Realizare control:

Joystick cu cinci pozitii (1 - 2 - 0 - 3 - 4), pe un arc, adica revenire automata la verticala:

Poziția 0 neutra (joystick-ul setat vertical), tijele ambilor cilindri sunt stationare - uleiul merge la tanc.
Pozitiile 1,2,3,4 permit actionarea pe rand a extinderii si retragerii cilindrilor sau consumatorilor.

Conexiune:

Alimentare pompa (P1, P2): BSP 1/2'' sau 3/4'' BSP filet intern

Revenire la rezervor (T1, T2): BSP 3/4'' filet interior

Sectiuni (A1, A2; B1, B2): filet interior BSP 1/2''

Racord de serie (N): BSP 3/4" filet interior

Valori de presiune:

Presiune maxima admisa la alimentare: 250 bar

Presiune maxima admisa pe retur: 50 Bar

Presiune maxima pe sectiuni lucru: 300Bar

Supapa de preaplin este setata din fabrica la: 175 bar

Posibilitate de reglare independenta, schimbare completa a rotatiei cu 30Bar.

Interval de temperatura recomandat pentru ulei:

Temperatura ambientala admisa: -40 C pana la +60 C

Temperatura permisa a uleiului: -15 C pana la +80 C
